在导体和绝缘体表面上获得纳米多孔金层，可作为电化学传感器，生物传感器和高敏感电极材料。加工方法是在导电化处理后的表面电镀金锡的合金，再通过化学蚀刻的方式去除掉锡元素，从而获得纳米级多孔的金层。本公司提供多孔金的加工服务和金锡合金镀液。
电沉积两种金属的合金，尤其在进行比例控制的时候，需要将两种金属的电位，通过络合剂拉近到20mV以内。这样才可以形成共沉积。当两个电位非常接近的金属进行共沉积时，即使形成合金相，但是很难进行去合金处理。这就是难以使用此法加工的纳米多孔金属的原因。本加工方法的优势在于，可以在任何基材的表面形成纳米多孔金属，包括陶瓷，玻璃，泡沫镍，柔性材料等。具有熔化冶炼合金的工艺无法达到的效果。
纳米多孔金属的应用领域
根据IUPAC的规定，纳米多孔材料分成3类，分别是：
微孔材料Microporous materials: 0.2–2 nm
介孔材料Mesoporous materials: 2–50 nm
大孔材料Macroporous materials: 50–1000 nm
多孔金属在很多地方又广泛使用。

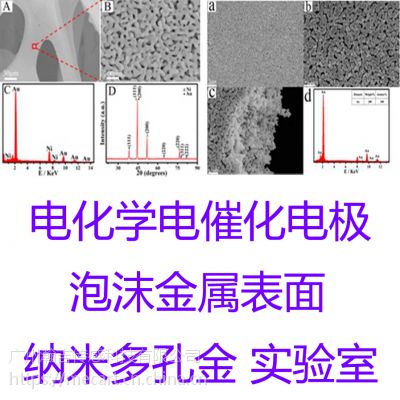

中山大学电子封装电化学实验室电子显微镜实拍图：
